€ 139,630.00
Plazo de entrega: 2-4 semanas (plazo de entrega estándar/típico)
Descripción

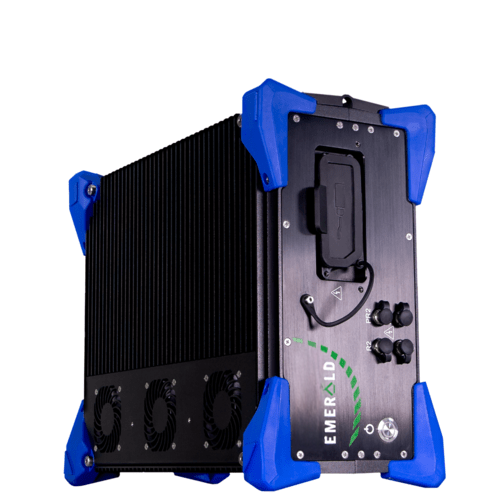

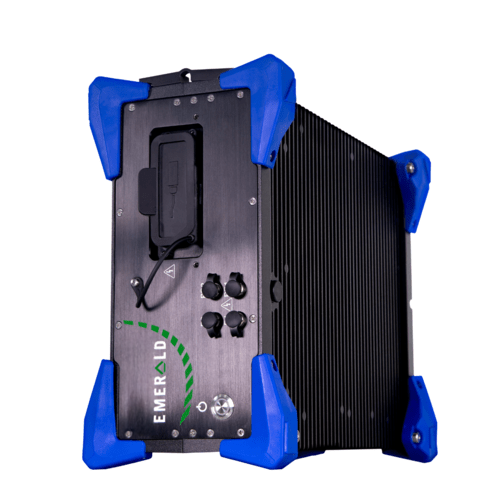

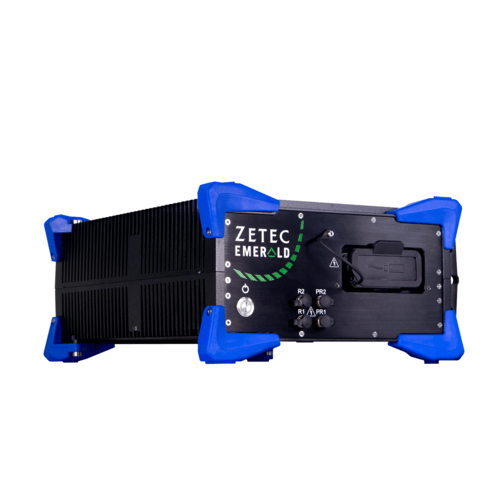

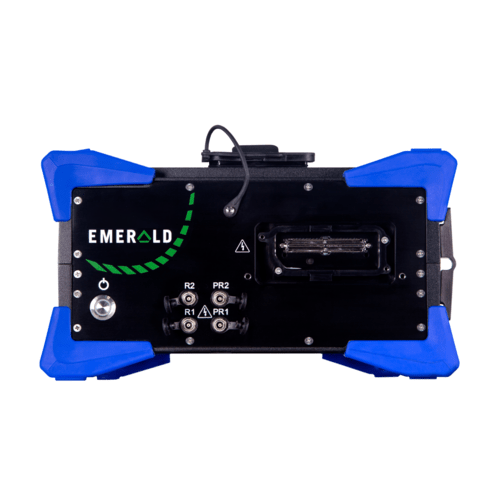

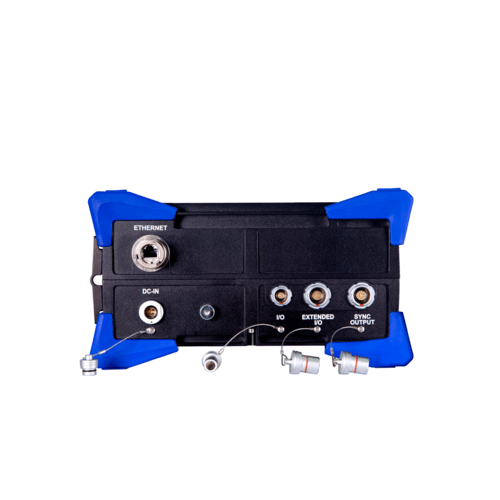

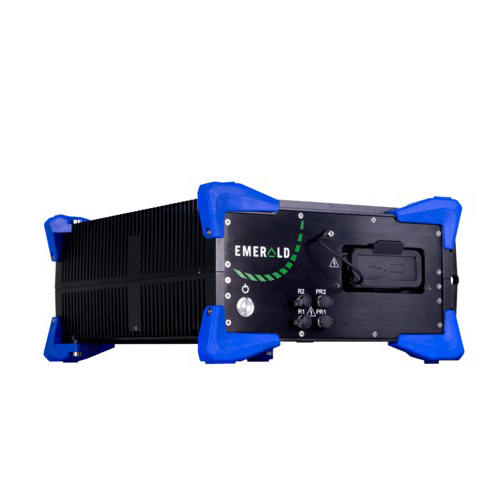

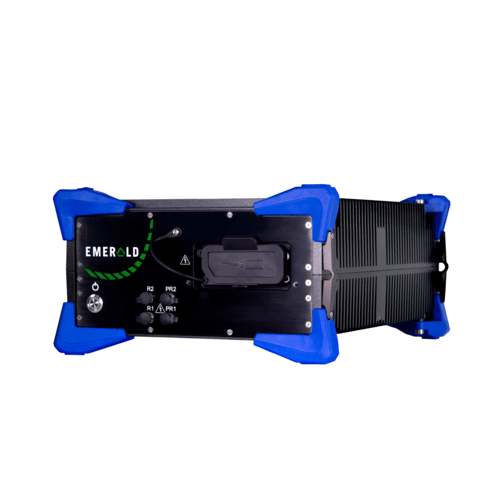

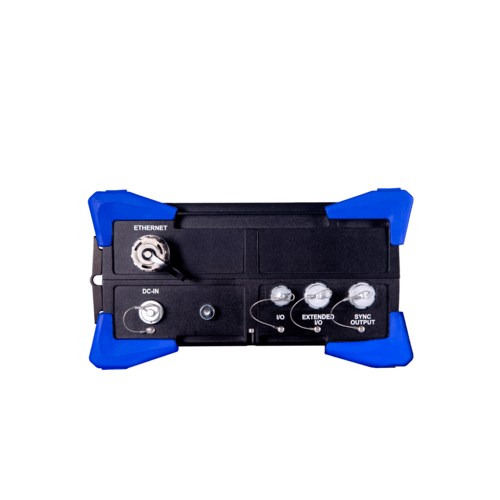

EMERALD – 64/128PR con TFM64 en tiempo real (1 megapíxeles) y almacenamiento de datos brutos – Conector IPEX. El kit incluye el instrumento, un adaptador de CA, un estuche de transporte, cables de alimentación, un cable Ethernet y un manual de usuario.
| Altura del A-Scan (rango dinámico) | Hasta un 800% |
|---|---|
| Conectores de matriz | 1x IPEX |
| Enfriamiento | Sin entrada de aire, ventiladores externos |
| Apertura activa máxima | 64 |
| Número de elementos receptores | 128 |
| Voltaje del pulsador (PAUT) | Unipolar: 35 V a 75 V ±10 %, paso 5 V, Bipolar: 50 Vpp a 150 Vpp ±10 %, paso 5 V |
| Voltaje del pulsador (UT) | De 50 V a 200 V ±10%, paso 5 V |
| Clasificación a prueba de golpes | Caída de tránsito de 1,22 m según MIL-STD 810G, método S16.6, procedimiento 1V. Transporte según MIL-STD 810G, métodos 514.6C, categoría 7 y 514.6C-1, categoría 4. |
| Método de enfoque total (TFM) | Sí |
| Cumplimiento | ISO 18563-1 / ISO 22232-1 |
| Lectura de datos en el software de PC | Sí |
| Digitalización | Resolución de 16 bits |
| Codificadores y conectores de E/S | Salida LEMO EEG.1K.316.CLL, LEMO EEG.2K.332.CLN y LEMO EEG.2K.318.CLN para conexión en cadena |
| Rango de frecuencia | PA: 0,5 a 18 MHz, UT: 0,5 a 22,5 MHz |
| Rango de ganancia (PAUT) | 76 dB Duro, 96 Suave |
| Rango de ganancia (UT-TOFD) | 76 dB Duro, 96 Suave |
| Puertas | Puerta de sincronización 6 + 1 (pico, cruce, cruce automático, retorno a origen) |
| Impedancia de entrada | 50 ohmios |
| Alarmas programables | Sí |
| Tipo de pulso (PAUT) | Onda cuadrada unipolar negativa, Onda cuadrada bipolar |
| Tipo de pulso (UT-TOFD) | Onda cuadrada unipolar negativa |
| Ancho de pulso | 25 ns a 500 ns ±5 ns en incrementos de 5 ns |
| Admite aplicaciones y sondas personalizadas | Sí |
| Conectores UT/TOFD | 4x LEMO 00 |
| Sincronización con E/S | Sí |
| Conectividad | Gigabit Ethernet (5GBase-T) |
| Dimensiones (An x Pr x Al) | 294×162×373 mm (11,5×6,4×14,7 pulgadas) |
| Disparador externo | Sí |
| Entradas del codificador | 3 tipo cuadratura, TTL (5 V) |
| Clasificación IP | Diseñado para IP65 |
| Humedad de funcionamiento | 80% hasta 31°C |
| Temperatura de funcionamiento | -5 °C a 45 °C (23 °F a 113 °F) |
| Fuente de alimentación/requisitos | 100-120 VCA / 220-240 VCA |
| Tiempo de caída del pulsador (PAUT) | < 10 ns a 75 V en 50 ohmios (10–90 %) |
| Tiempo de caída del pulsador (UT-TOFD) | < 10 ns a 75 V en 50 ohmios (10–90 %) |
| Tecnologías/Técnicas compatibles | UT, TOFD, PAUT, TFM, PWI, almacenamiento de datos sin procesar |
| Temperatura de almacenamiento | -40 °C a 70 °C (-40 °F a 158 °F) |
| Peso (con pilas) | 9 kg (19,8 libras) |
